船用法蘭鑄鋼止回閥GB/T586-1999
止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。
止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。
止回閥分類
啟閉件靠介質流動的力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。止回閥結構分類
按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種： 1.升降式止回閥分為立式和臥式兩種。 2.旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。 3.蝶式止回閥為直通式。 以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。止回閥材質分類
1.鑄鐵止回閥 2.黃銅止回閥 3.不銹鋼止回閥 4.碳鋼止回閥 5.鍛鋼止回閥止回閥功能分類
1.DRVZ靜音式止回閥 2.DRVG 靜音式止回閥 3.NRVR靜音式止回閥 4.SFCV橡膠瓣逆止閥 5.DDCV雙瓣逆止閥止回閥注意事項
1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
上海承質船用閥門生產的船用法蘭鑄鋼止回閥GB/T586-1999可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產，企業積極實施ISO9001：2000質量認證體系，并嚴格按照各技術標準和圖紙設計、生產、檢驗。以優異的品質，完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。
船用法蘭鑄鋼止回閥 GB/T586-1999 TEL:18717746989
船用法蘭鑄鋼止回閥 GB/T586-1999
Marine Cast Steel Flanged Check Valves GB/T 586-1999
性能規范Technical Data
|
公稱壓力 Nominal Pressure (MPa) |
公稱通徑 Nominal Diameter (mm) |
適用介質 Applicable Medium |
| 1.0 | 65-125 |
海水、淡水、滑油、燃油和t≤220℃的蒸汽 Sea water,Fresh water， Fuel oil and steam (t≤220℃) |
| 1.6 | 20-125 | |
| 2.5 | 20-100 |
主要零件材料 Material of main parts
| 名稱 name | 材料 material | 牌號Marks |
|
閥體、閥蓋 body cover |
鑄鋼 Cast Steel |
ZG230-45 |
| 閥盤disc |
優質碳素鋼 Carbon Steel |
鋼25 |
| 密封圈 seal ring |
焊不銹鋼 Weld Stainless Steel |
H2Cr13 |
型式Type: AAS, BBS

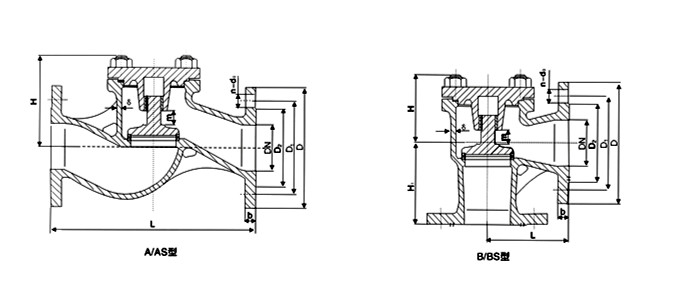

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions
| 公稱 壓力 PN （MPa） |
公稱 通徑 DN（mm） |
結構尺寸 Structure Dimension |
壁厚Thickness | 法蘭 Flange |
螺栓 Bolt |
升程 Lift Range m |
參考重量Weight（kg） | ||||||||||
| L | H≈ | H1 | |||||||||||||||
| A型 | B型 | A型 | B型 | B型 | D | D1 | D2 | d0 | b | n個 | Th | A型 | B型 | ||||
| 1.0 | 65 | 290 | 1 15 | 124 | 91 | 115 | 6 | 155 | 123 | 104 | 15 | 14 | 6 | M14 | 18 | 12.5 | 10.6 |
| 80 | 310 | 125 | 151 | 110 | 125 | 7 | 170 | 138 | 118 | 15 | 14 | 8 | M14 | 24 | 15.6 | 14.4 | |
| 100 | 350 | 150 | 165 | 116 | 135 | 8 | 190 | 158 | 138 | 15 | 14 | 8 | M14 | 35 | 24.5 | 19.9 | |
| 125 | 400 | 175 | 184 | 124 | 155 | 8 | 215 | 183 | 164 | 15 | 14 | 10 | M14 | 44 | 31 9 | 27.5 | |
| （1.6） 2.5 | 20 | 150 | 75 | 84 | 70 | 75 | 6 | 95 | 68 | 48 | 13 | 11 | 4 | M12 | 7 | 3.3 | 3.2 |
| 25 | 160 | 80 | 84 | 70 | 80 | 6 | 105 | 73 | 56 | 13 | 12 | 4 | M12 | 7 | 3.9 | 3.8 | |
| 32 | 180 | 85 | 90 | 70 | 85 | 6 | 115 | 83 | 64 | 15 | 13 | 6 | M14 | 9 | 5.8 | 5 1 | |
| 40 | 200 | 90 | 99 | 75 | 90 | 7 | 125 | 93 | 74 | 15 | 13 | 6 | M14 | 11 | 7.1 | 6.3 | |
| 50 | 230 | 95 | 110 | 81 | 95 | 7 | 135 | 103 | 84 | 15 | 13 | 6 | M14 | 14 | 8.8 | 8.5 | |
| 65 | 290 | 1 15 | 128 | 94 | 115 | 7 | 170 | 132 | 110 | 17 | 15 | 8 | M16 | 18 | 13.5 | 11.5 | |
| 80 | 310 | 125 | 156 | 115 | 125 | 7 | 185 | 147 | 126 | 17 | 16 | 8 | M16 | 24 | 18 | 16.9 | |
| 100 | 350 | 150 | 158 | 119 | 135 | 8 | 205 | 167 | 146 | 17 | 15 | 10 | M16 | 35 | 26.3 | 22.7 | |
PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions
| 公稱 壓力 PN （MPa） |
公稱 通徑 DN（mm） |
結構尺寸 Structure Dimension |
壁厚 Thickness |
法蘭 Flange | 法蘭Flange |
升程 Lift Range m |
參考重量Weight（kg） | ||||||||||
| L | H≈ | H1 | |||||||||||||||
| AS型 | BS型 | AS型 | BS型 | BS型 | D | D1 | D2 | d0 | b | n個 | Th | AS型 | BS型 | ||||
| （1.0） 1.6 | 100 | 350 | 175 | 158 | 119 | 175 | 8 | 220 | 180 | 158 | 18 | 22 | 8 | M16 | 28 | 30.4 | 28.1 |
| 125 | 400 | 200 | 184 | 124 | 200 | 8 | 250 | 210 | 184 | 18 | 22 | 8 | M16 | 35 | 39.6 | 35.2 | |
| （1.6） 2.5 | 20 | 150 | 95 | 84 | 70 | 95 | 6 | 105 | 75 | 58 | 14 | 16 | 4 | M12 | 7 | 4.2 | 4.2 |
| 25 | 160 | 100 | 84 | 70 | 100 | 6 | 115 | 85 | 68 | 14 | 16 | 4 | M12 | 7 | 4.9 | 5 | |
| 32 | 180 | 105 | 90 | 70 | 105 | 6 | 140 | 100 | 78 | 18 | 18 | 4 | M16 | 9 | 8.4 | 7.9 | |
| 40 | 200 | 115 | 99 | 75 | 115 | 7 | 150 | 1 10 | 88 | 18 | 18 | 4 | M16 | 12 | 8.9 | 8.8 | |
| 50 | 230 | 125 | 110 | 81 | 125 | 7 | 165 | 125 | 102 | 18 | 20 | 4 | M16 | 15 | 10.4 | 10 1 | |
| 65 | 290 | 145 | 128 | 94 | 145 | 7 | 185 | 145 | 122 | 18 | 22 | 8 | M16 | 19 | 16.6 | 15.3 | |
| 80 | 310 | 155 | 156 | 115 | 155 | 7 | 200 | 160 | 133 | 18 | 24 | 8 | M16 | 23 | 22.1 | 20 | |
| 100 | 350 | 175 | 158 | 119 | 175 | 8 | 235 | 190 | 158 | 22 | 24 | 8 | M20 | 28 | 31 5 | 29.2 | |
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用法蘭鑄鋼止回閥GB/T586-1999性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
