軟密封球閥 Q41F
欄目：業界資訊 發布時間：2021-09-17
軟密封球閥,軟密封浮動式球閥在最大和最小操作溫度下所允許的最大操作壓力。PTFE或RTFE材質的閥座和密封件，其他類型的閥座和密封件的操作溫度，可表明閥在正常溫度狀態下的最大工作壓力。
軟密封球閥規格尺寸廠家說明書
軟密封球閥,軟密封浮動式球閥在最大和最小操作溫度下所允許的最大操作壓力。PTFE或RTFE材質的閥座和密封件，其他類型的閥座和密封件的操作溫度，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN16，表明其操作溫度在－29C～350度時的最大工作壓力為16Bar(1.6MPa)）。軟密封球閥適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質.
軟密封球閥規格尺寸廠家說明書
軟密封球閥,軟密封浮動式球閥在最大和最小操作溫度下所允許的最大操作壓力。PTFE或RTFE材質的閥座和密封件，其他類型的閥座和密封件的操作溫度，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN16，表明其操作溫度在－29C～350度時的最大工作壓力為16Bar(1.6MPa)）。軟密封球閥適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質.
| 產品名稱： | 軟密封球閥 |
|
Q41F |
|
|
手動,渦輪,電動,氣動 |
|
法蘭,螺紋 |
|
|
浮動式 |
|
軟密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-250 |
|
|
WCB,鍛鋼,不銹鋼等 |
|
承質品牌 |

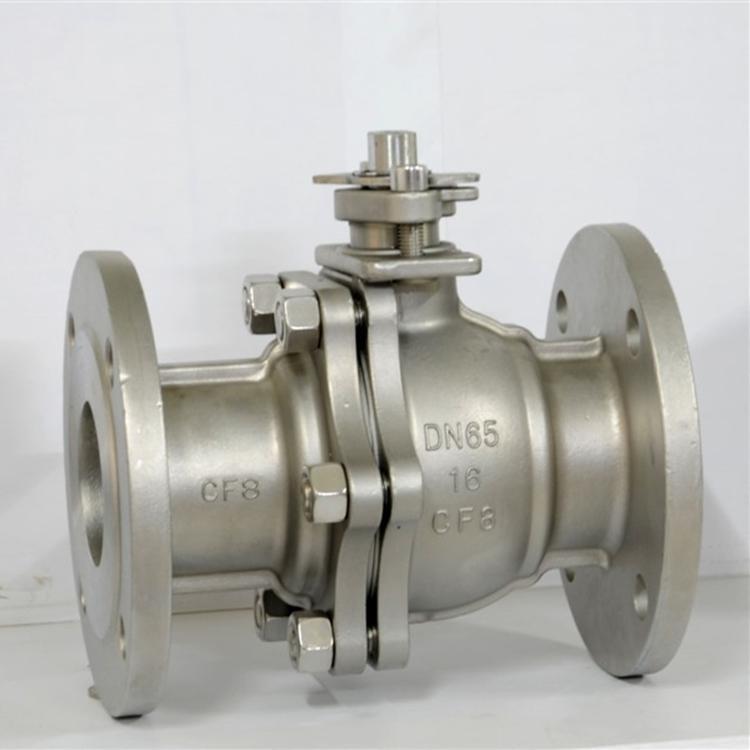

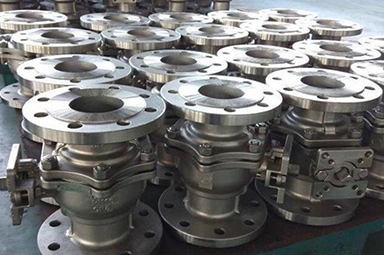

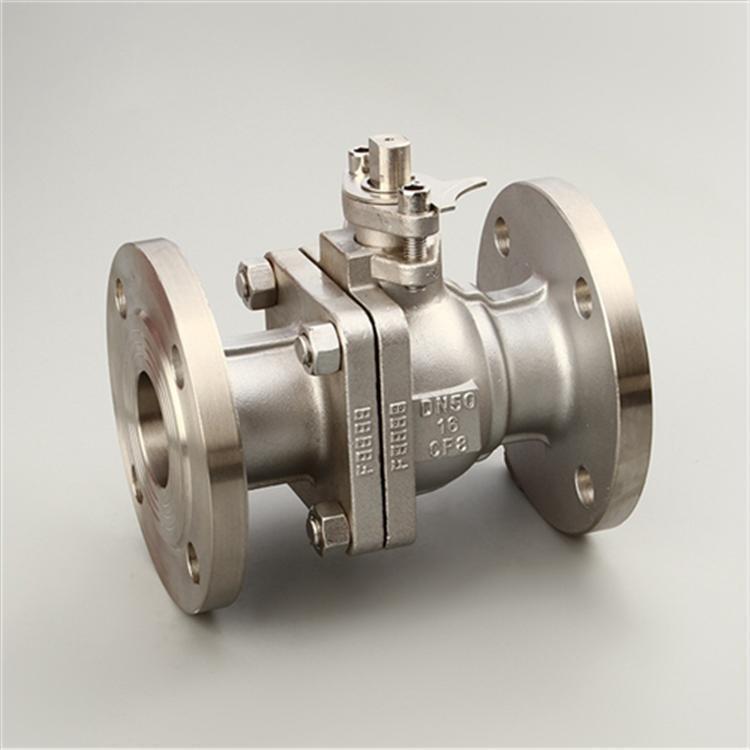

軟密封球閥,軟密封浮動式球閥實物圖
軟密封球閥,軟密封浮動式球閥性能規范
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗 Pressure Test
| 公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
|
強度試驗 Shell Test |
2.4 | 3.8 | 6.0 |
|
水密封試驗 Water Seal Test |
1.8 | 2.8 | 4.4 |
|
氣密封試驗 Air Seal Test |
0.4-0.7 | ||
軟密封球閥,軟密封浮動式球閥構件材料表
|
閥體 Body |
WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
|
球體閥桿 Ball Stem |
304 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
|
閥座 Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
|
墊片 Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | ||||||
|
閥桿座 Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
|
填料 Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | ||||||
|
填料壓蓋 Gland |
|
1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
|
溫度 Temperature |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL) -29～550(金屬硬密封) |
||||||
|
介質 Medium |
水蒸汽油品 Water steam Oil goods |
硝酸類 Nitric Acid |
強氧化介質 strongey oxidable medium |
醋酸類 Acetic Acid | 尿素類Urea | ||

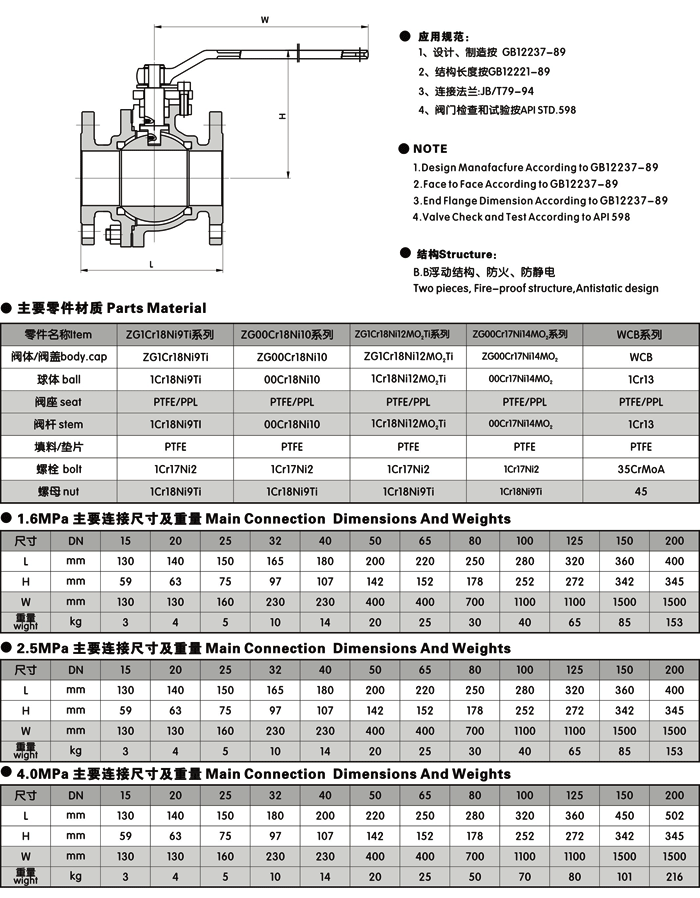

軟密封球閥,軟密封浮動式球閥結構圖與尺寸表
|
聲明：【軟密封球閥 Q41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的軟密封球閥 Q41F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
