內螺紋截止閥J11W-64P
欄目：業界資訊 發布時間：2021-09-21
內螺紋截止閥,不銹鋼內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝類等場合。
內螺紋截止閥型號規格尺寸J11W-64P
內螺紋截止閥,不銹鋼內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝類等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
內螺紋截止閥型號規格尺寸J11W-64P
內螺紋截止閥,不銹鋼內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝類等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
| 產品名稱： | 內螺紋截止閥 |
|
J11W |
|
|
手動 |
|
螺紋 |
|
|
截止 |
|
硬密封 |
|
|
1.6MPa-32MPa |
|
DN6-100 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
內螺紋截止閥,不銹鋼內螺紋截止閥產品特點
1、引進國外先進加工的工藝，結構較簡單，造型美觀，制造與維護都較方便。
2、密封面不易磨損、擦傷密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
4、硅溶膠精密鑄造：不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及某些腐蝕性液體。
內螺紋截止閥,不銹鋼內螺紋截止閥產品參數：
絲扣截止閥螺紋可按BSPT、BSP、NPT、DIN259/2999生產
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180
硅溶膠精密鑄造不銹鋼閥體、閥蓋
適用于水、油、汽及某些腐蝕性流體介質
常溫額定工作壓力為200PSI- 1000PSI（1.6Mpa-6.4Mpa）

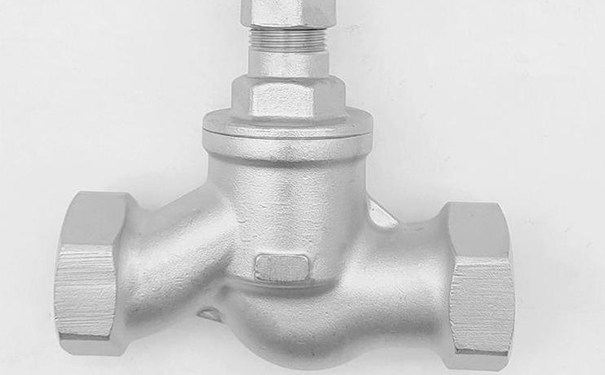

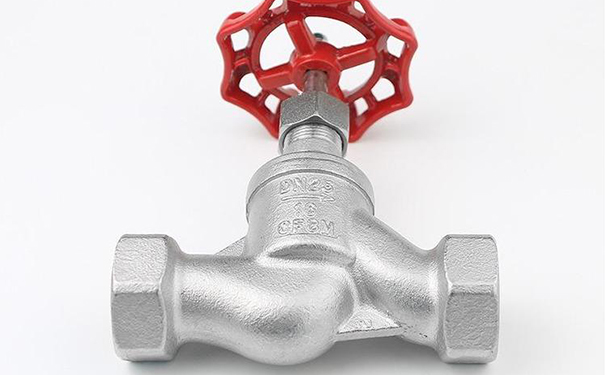

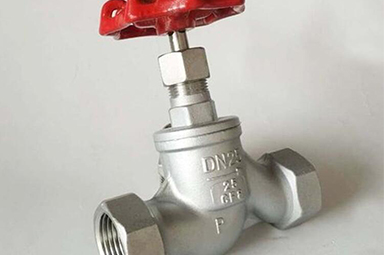

內螺紋截止閥,不銹鋼內螺紋截止閥實物圖
內螺紋截止閥,不銹鋼內螺紋截止閥性能規范
|
公稱壓力
|
PN
|
2.5,4.0,6.4
|
MPa
|
|
強度試驗壓力
|
PT
|
3.8,6.0,9.6
|
|
|
低壓氣密封試驗壓力
|
|
0.6
|
|
|
高壓密封試驗壓力
|
|
3.0,4.8,7.6
|
|
|
適用介質
|
J11W-（16-64）C
|
J11W-（16-64）P
|
J11W-（16-64）R
|
|
水、油品、氣
|
硝酸類
|
醋酸類
|
|
|
適用溫度
|
-40～180
|
||
內螺紋截止閥,不銹鋼內螺紋截止閥主要構件材料
|
零件名稱
|
J11W-（16-64）C
|
J11W-（16-64）P
|
J11W-（16-64）R
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Tii
CF8M
|
|
閥蓋
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
1Cr18NI12Mp2Ti
316
|
|
閥桿
|
1Cr18Ni9Ti
304
|
1Cr18Ni9Ti
304
|
18Ni12Mo2Ti
316
|
|
密封圈
|
304,316
|
||
|
填料
|
聚四氟乙烯
|
||

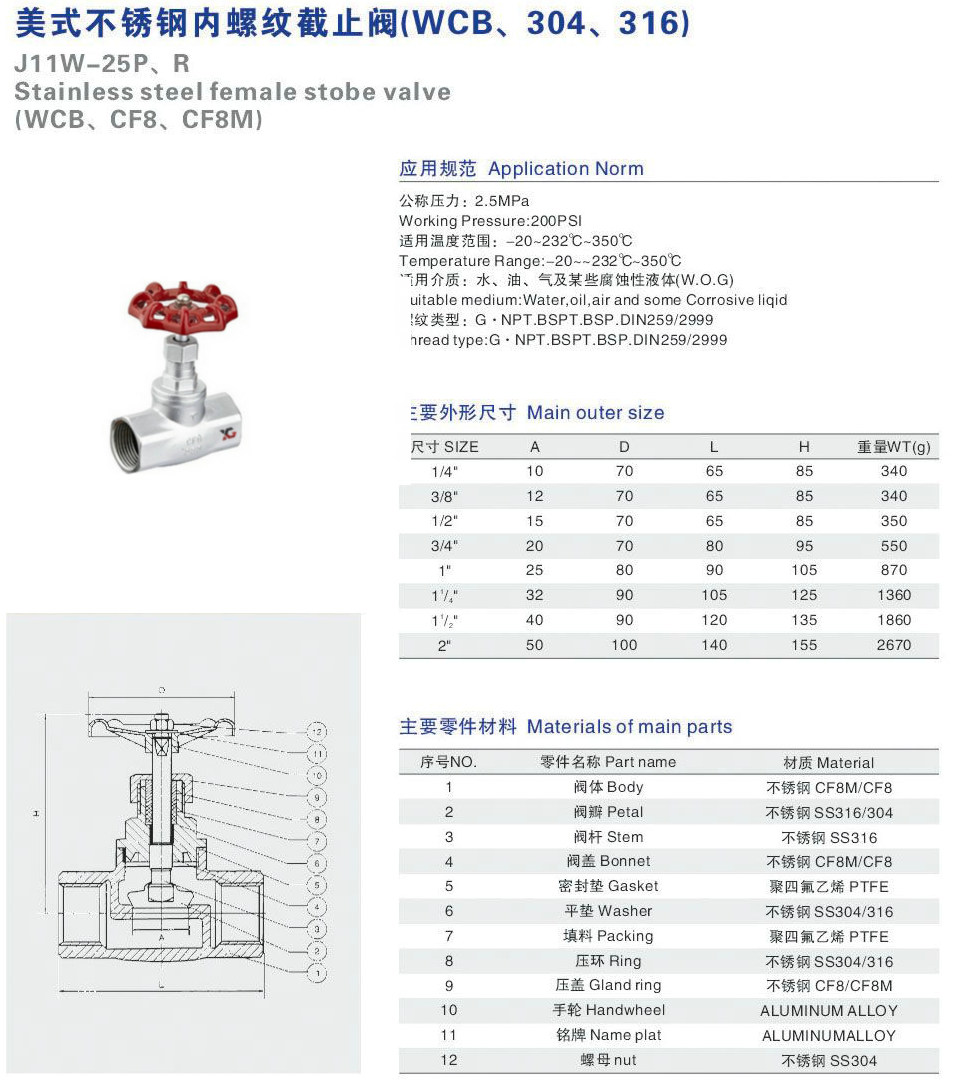

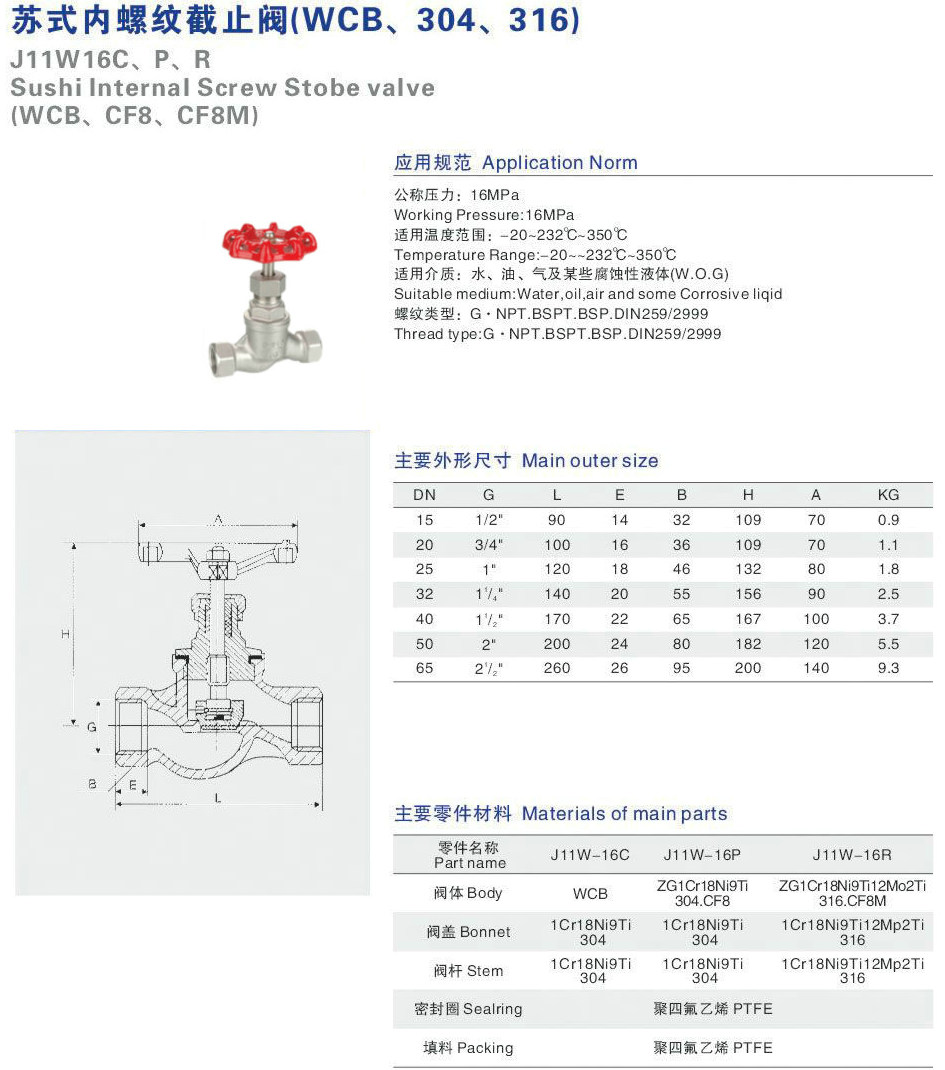

內螺紋截止閥,不銹鋼內螺紋截止閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的內螺紋截止閥J11W-64P性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
