美標止回閥H44H/H44W
欄目：業界資訊 發布時間：2021-09-27
美標止回閥_(API,JIS,磅級)旋啟式止回閥
美標止回閥H44H-150LBH44H-300
產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
美標止回閥H44H-150LB H44H-300LB H44H-600LB
產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
|
|
美標止回閥 |
|
H44H/H44W |
|
|
自動 |
|
法蘭 |
|
|
旋啟式 |
|
自密封 |
|
|
150LB-2500LB |
|
2 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
美標止回閥H44H/H44W結構特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
日標止回閥H44H/H44W設計標準
設計和制造標準按照: JIS 2071；
結構長度按照: JIS 2002；
連接端尺寸按照：JIS 2212或可選；
檢驗和測試按照: JIS 2003；
壓力等級：10K-20K；
產品規格：2"-24"
美標止回閥H44H/H44W引用標準
設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598
壓力實驗
|
公稱壓力 PN(lb) |
強度試驗 | 水密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 38.4 | 5575 | 28.1 | 4080 | ||
| 2500 | 64.6 | 9367 | 47.4 | 6873 | ||
美標止回閥H44H/H44W主要構件材料表
| 殼體 | ASTM A216 WCB | ASTM A351 CF8 | |||
| 閥瓣及支架 | WCB | CF8 | CF8M | Monel | |
| 銷軸 | F6a | F304 | F316 | Monel | F304 |
| 閥瓣表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 閥座表面 | 13Cr STL STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 殼體 | ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M | ||||
| 閥瓣及支架 | |||||
| 銷軸 | F304L F316L F316L | ||||
| 閥瓣表面 | 304L 304L STL | 316 316 STL | 316L 316L STL | ||
| 閥座表面 | 304L STL STL | 316 STL STL | 316L STL STL | ||

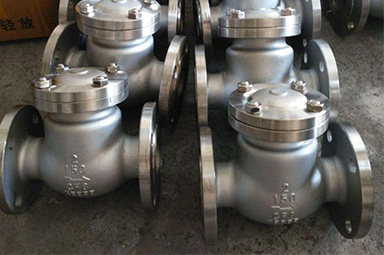

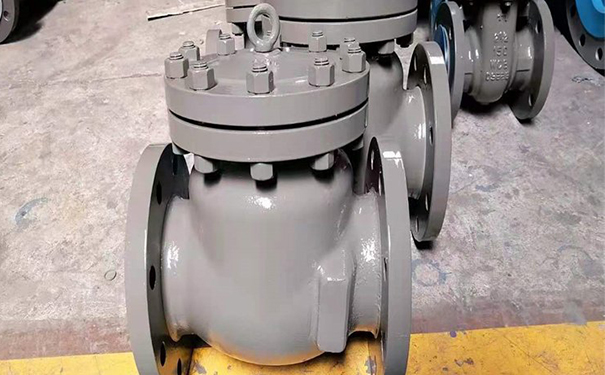

美標止回閥H44H/H44W實物圖

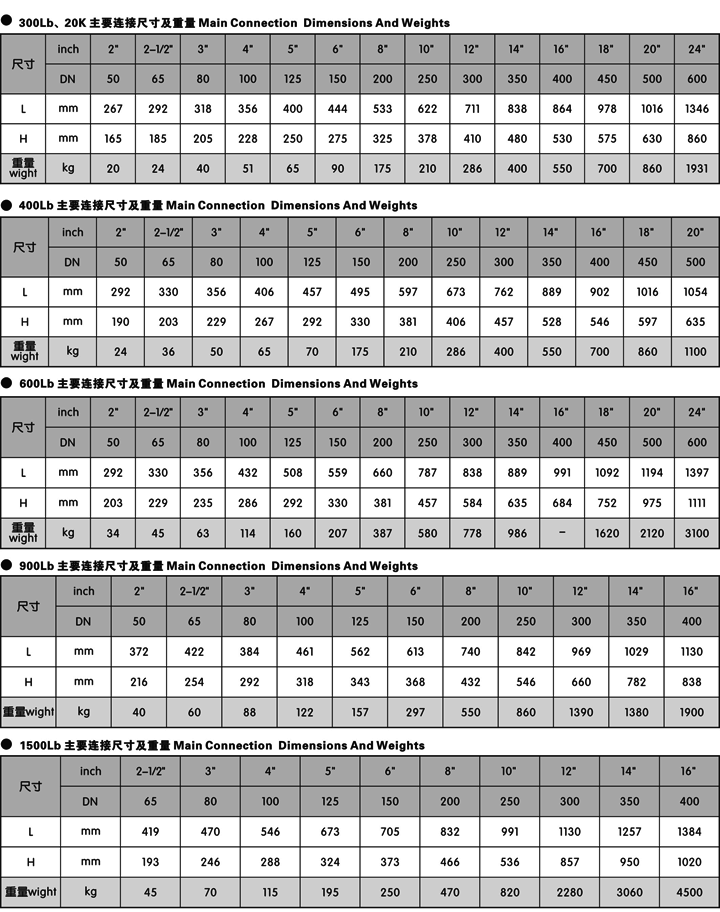

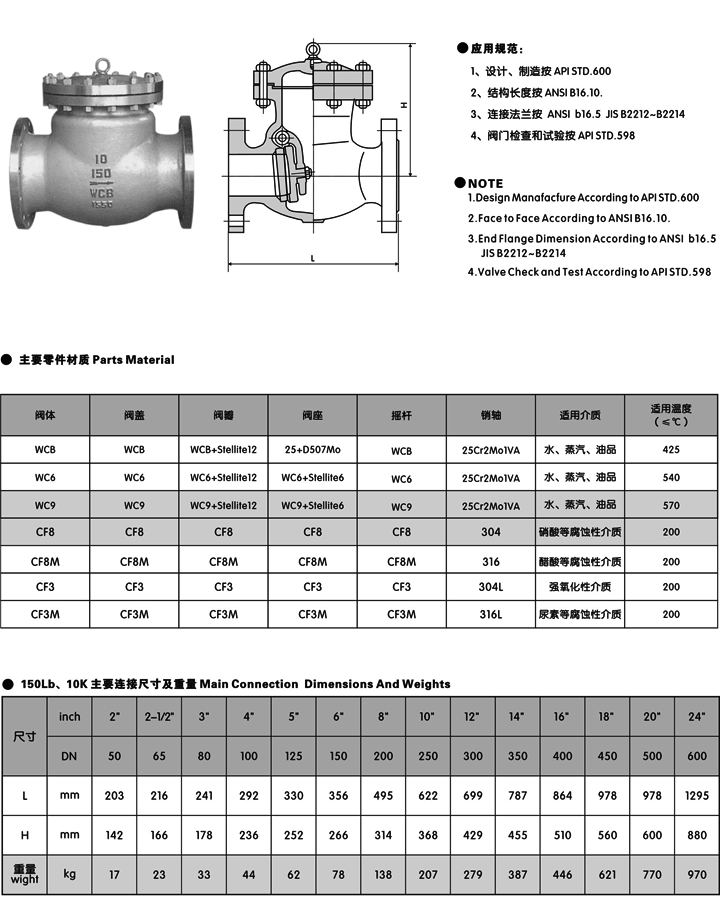

美標止回閥_(API,JIS,磅級)旋啟式止回閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標止回閥H44H/H44W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
