防腐襯氟止回閥Q41F46
欄目:業界資訊 發布時間:2021-09-28
止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。

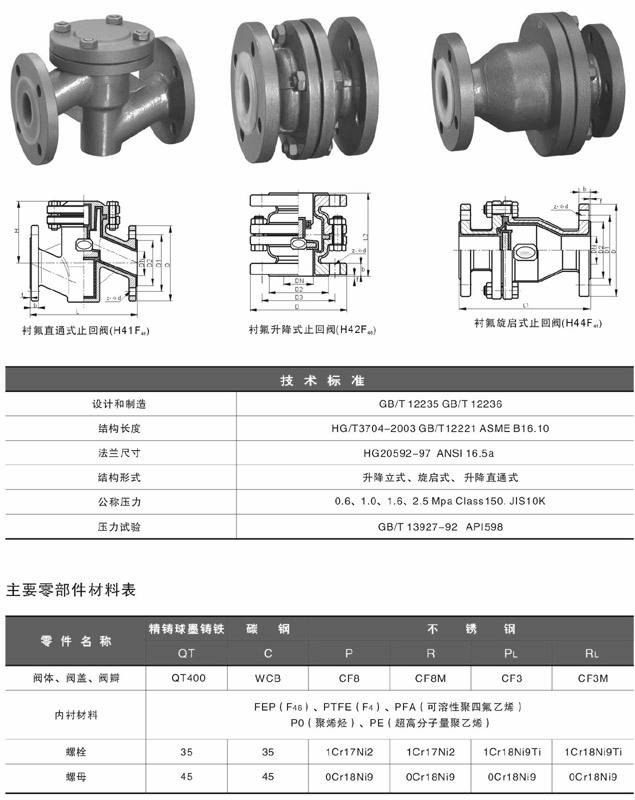

防腐襯氟止回閥規格尺寸圖防腐襯氟止回閥Q41F46
止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。

防腐襯氟止回閥規格尺寸圖
  產品名稱: 襯氟止回閥   產品型號: Q41F46
  驅動方式: 自動   連接形式: 法蘭
  結構形式: 升降式,旋啟式,浮球式   密封結構: 襯氟
  壓力范圍: 1.6MPa   公稱通徑: DN15-250
  常用材質: 鑄鋼,不銹鋼等   銘牌: 承質品牌

止回閥三種結構類型

1、旋啟式止回閥
主要型號有H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列,它們的閥瓣都是圍繞座外的(銷)軸旋轉啟、閉,防止介質倒流。

H44F46和H74F46型止回閥的特點是:(銷)軸與閥瓣設計為一體,全部襯FEP的(銷)軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內,啟閉靈活,密封可靠,另外,H72F46和H76F46弄止回閥的特點是:除了閥體、閥瓣外,復位彈簧也全部包襯了耐腐蝕的氟塑料,設計合理的彈簧,使閥瓣在低壓區內也能產生足夠的密封比壓,保證密封的可靠性。
2、升降立式止回閥
主要型號有H40F46型,H42F46和H72F46升降立式止回閥,其中H40F46是一種新型結構,閥瓣為球型,它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有H41F46直通升降式止回閥,其結構特點是襯氟閥瓣垂直于閥體進、出口軸線任升降運動。

防腐襯氟止回閥Q41F46設計規范

   遵循GB/T 13932,GB12235,GB12236,API6D標準。

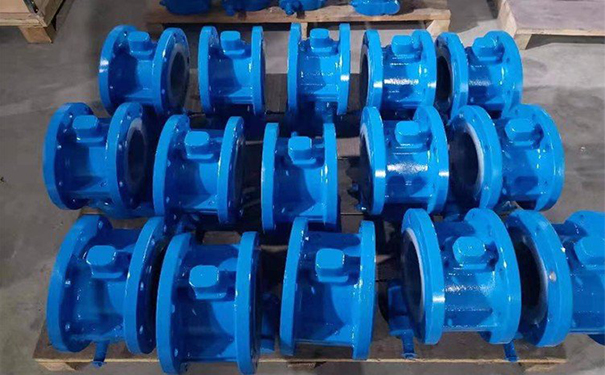

防腐襯氟止回閥Q41F46實物圖

防腐襯氟止回閥Q41F46實物圖防腐襯氟止回閥Q41F46實物圖

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥主要零部件的材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥結構圖與尺寸表
